Zaměření stavebního otvoru pro výrobu industriálních dveří
Jak správně zaměřit stavební otvor a co budete potřebovat?
Co si připravit:
- Papír a tužku – pro záznam naměřených hodnot.
- Metr – k přesnému měření vzdáleností.
- Křížový nebo líniový laser – pro přesné určení os stavebního otvoru.
Postup zaměřování:
-

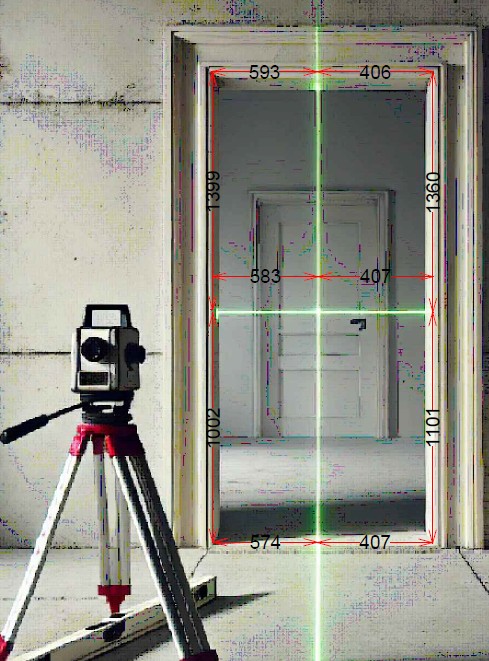

Umístění laseru
Umístěte křížový nebo liniový laser před stavební otvor tak, aby rozdělil otvor na čtyři části pomocí svislé a vodorovné osy.
-
Měření vzdáleností
- Pomocí metru změřte vzdálenost od svislé osy laseru na obě strany k okrajům stavebního otvoru (ostění).
- Měřte ve třech bodech: na okrajích a uprostřed stavebního otvoru.
- Totéž proveďte pro vzdálenosti od vodorovné osylaseru směrem k hornímu a dolnímu okraji otvoru.
-
Záznam hodnot

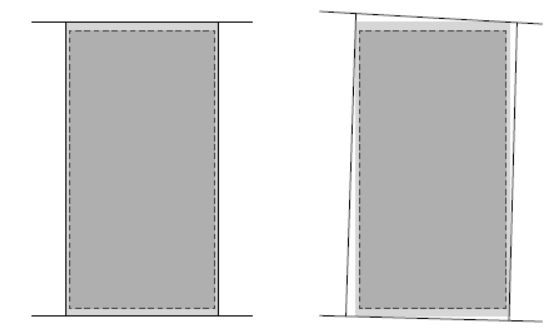

Jelikož stavební otvory nebývají nádherně rovné, ani rovnoběžné s kolmými stranami, je velmi pravděpodobné, že vámi naměřené hodnoty budou vypadat nějak takto.
Naměřené údaje si zapište na papír. Pokud máte možnost, přiložte k nim fotografie stavebního otvoru. Ty mohou být užitečné při konzultaci nebo dodatečných dotazech.
(Poznámka: Křížový laser lze zapůjčit v půjčovnách nářadí, například ve stavebninách DEK.)
Vyhodnocení naměřených údajů:
Výpočet pravoúhlého stavebního otvoru:
- Pro každou stranu od svislé osy vyberte nejmenší naměřenou hodnotu. Tyto hodnoty sečtěte, a tím získáte šířku stavebního otvoru.
- Totéž proveďte u vodorovné osy pro získání výšky stavebního otvoru.

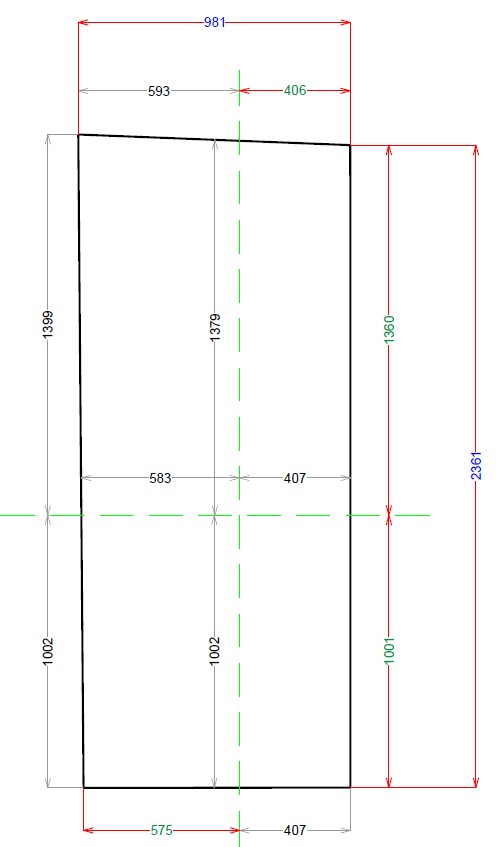

Příklad výpočtu:
- Nejmenší naměřené hodnoty:
- Svislá osa: 593 mm + 406 mm = 981 mm (šířka)
- Vodorovná osa: 1001 mm + 1360 mm = 2361 mm (výška)

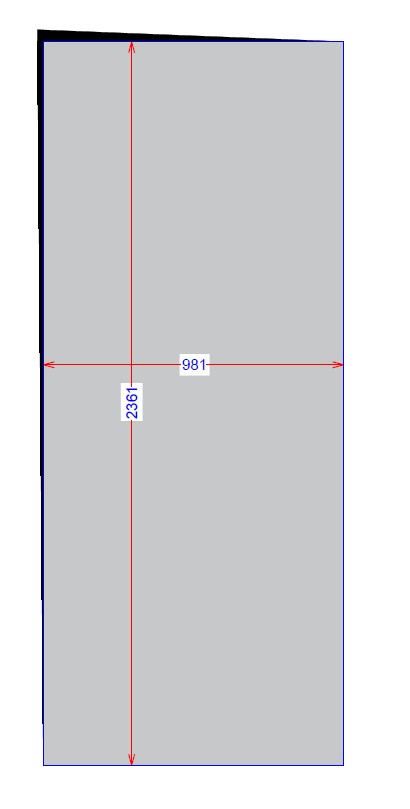

Maximální možný pravoúhlý obdélník pro stavební otvor má tedy rozměry:
- Šířka: 981 mm
- Výška: 2361 mm
Díky těmto postupům budete mít přesně zaměřený stavební otvor připravený pro další stavební úpravy nebo instalaci.
